Sistema de control universal para control de movimiento, automatización, instrumentación y control de propósito general
El PMC4 es un sistema de control universal de alta calidad que incluye un PLC completo, controlador de movimiento, pantalla y teclado, el frente es resistente a las salpicaduras. El PMC4 es muy flexible y se puede usar para muchas aplicaciones como CNC, control de procesos, automatización, control de movimiento o para reemplazar un PLC. El PMC4 viene con el lenguaje de programación MAP, el lenguaje de programación fácil de aprender. Para aquellos que no pueden programar hay un servicio de diseño de plantilla y servicios de programación.
El controlador de movimiento PMC4 se utiliza en muchas aplicaciones, desde rectificadoras hasta controladores de proceso, CNC a instrumentación. ProCut es una aplicación diseñada para guillotinas de corte de papel y metal, permite al operador ingresar a una lista de corte a través de menús fáciles de usar. ProCut tiene funciones automáticas que hacen que cortar etiquetas y tiras sea fácil y rápido de usar, a través de menús dedicados.
- Conexión de alimentación separada para los controladores de salida con una operación de hasta 48 voltios.
- 8 salidas TTL (para conducir motores paso a paso, etc.).
- 8 controladores de alta potencia (hasta 4 amperios de salida) con protección.
- 4 entradas / salidas bidireccionales pueden usarse como salidas de entrada o ambas.
- Las entradas opcionales aisladas se pueden configurar a nivel TTL o estilo PLC (24 voltios).
- 4 salidas analógicas dan +/- 10 voltios.
- 4 entradas analógicas de alta velocidad +/- 2048 M.V.
- Puertos serie RS485, RS232 y CAN.
- 4 entradas de encoder dedicadas con pulsos Z.
- puerto USB.
- 2MB de memoria estática respaldada por batería.
- 64 MB de memoria RAM de DDR para ejecutar programas.
- 16 MB de memoria flash.
- Pantalla TFT clara y brillante con 320 por 240 píxeles, 65536 colores.
- Teclado táctil.
- Amplias opciones de potencia de 7 a 32 voltios (baja potencia).

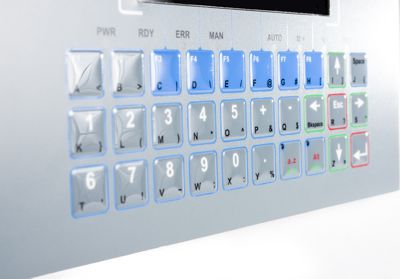

Teclado a prueba de salpicaduras
- Diseño táctil duradero de alto calidad.
- Frente de policarbonato impreso hacia atrás.
- Fuerte frente de aluminio protege los interruptores de llave.
- Frente brillante, fácil de leer y con cúpula limpia.

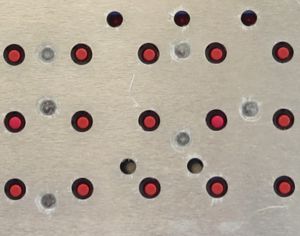

El teclado PMC4 es fácil de usar, táctil y duradero. La superposición está hecha de policarbonato, que se imprime al revés para que las letras no se desgasten, el frente es abovedado y esto le da una sensación de calidad. La parte delantera es fácil de limpiar y resistente a productos químicos. La durabilidad está garantizada por el uso de una placa trasera fuerte hecha de aluminio, esto protege los interruptores de llave contra la presión excesiva. Este diseño le da al teclado una sensación de calidad con buena tactilidad. Algunos controladores han estado fuera por más de 17 años sin ningún tipo de mantenimiento. El teclado también cuenta con 8 LED que se pueden utilizar para aumentar la conciencia del usuario.

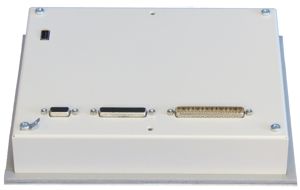

Caja de aluminio duradero
- Aluminio duradero de 2 mm, con recubrimiento en polvo.
- Fácil de montar en panel, o kit de montaje de vaina disponible.
- Buena protección EMC, admite conectores de tipo D.
- Frente de aluminio proporciona teclado excelente.
El gabinete PMC4 está hecho de aluminio duradero de 2 mm, que está recubierto de polvo. Esto también proporciona una detección excelente que evita problemas de EMC en el controlador. Los conectores son conectores de tipo D, que están comúnmente disponibles, son confiables y rentables. La carcasa está diseñada para el panel montado, o hay un POD que facilita la instalación del PMC4.
Pantalla brillante y clara de calidad fotográfica
- 320 por 240 píxeles, pantalla con calidad de foto.
- 65.536 colores.
- Pantalla transparente, con ventana de policarbonato.
- Luz de fondo LED de larga duración y muy eficiente.

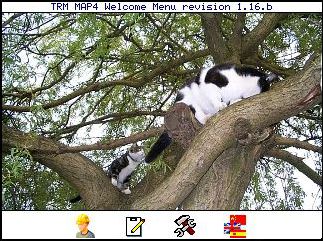

PMC4 tiene una pantalla TFT de calidad fotográfica clara y brillante. Para garantizar la longevidad, la pantalla tiene una luz de fondo LED, las luces traseras LED proporcionan una clara luz de fondo blanca que es muy eficiente. No es necesario utilizar un protector de pantalla con pantallas LED, ya que en la mayoría de los casos, la pantalla durará más de 10 años. Pronto se planean nuevas versiones con pantalla táctil y más memoria. El sistema operativo admite muchos modos de visualización de gráficos y texto. Esto hace que escribir menús de colores y efectos sea más fácil. Map explota estas instalaciones y es fácil de usar.
Hardware avanzado
- E / S flexible diseñada en un FPGA.
- Modelo de memoria grande, DDR, flash y RAM estática.
- Diseño sin ventilador altamente eficiente.
- 8 paneles de capas con dispositivos montados en superficie.

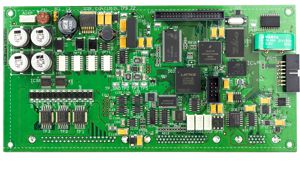

PMC4 presenta una electrónica altamente avanzada, la arquitectura es flexible y se puede personalizar para adaptarse a las aplicaciones. La CPU es un dispositivo Coldfire de alta potencia que funciona a 160 MIPS. Los controladores son MOS FET que cuentan con protección y pueden conducir Contactores, etc. directamente. La placa de circuito está hecha de 8 capas y está construida en nuestra propia fábrica, inspeccionada con rayos X.

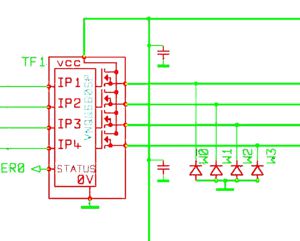

Salidas PMC4
- 8 Salidas TTL (nivel lógico).
- 8 Salidas de corriente alta.
- 4 Salidas bidireccionales.
- Voltios de salida de activación de disco libre.
El PMC4 tiene 8 salidas TTL, para conducir motores paso a paso, etc. 8 Salidas de corriente alta con protección de salida que pueden controlar directamente contactores, cilindros de aire, etc. También tiene 4 salidas de salida / entradas.

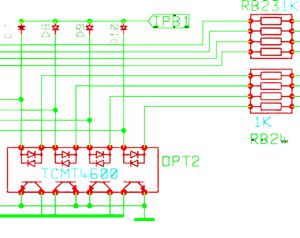

Sistema de entrada flexible PMC4
- 4 bancos o entradas seleccionables.
- 16 entradas de propósito general.
- 4 salidas bidireccionales.
- 2 contadores de 32 bits para encoders de impulsos o contador de impulsos.
El PMC4 tiene un sistema de entrada flexible. Hay 16 entradas configuradas en bancos de 4 de 4 entradas. Estos bancos se pueden configurar como un estilo TTL donde las entradas son activas bajas, esto está diseñado para interactuar con encoders, etc. Las entradas TTL también son más rápidas (a medida que el voltaje es más bajo). Cuando se configura como estilo PLC, el banco de entradas se activa 24 voltios (como los PLC). Cualquier entrada puede configurarse como una entrada de contador o como un par para encoders jog, etc. También hay 4 entradas que están asociadas con las salidas bidireccionales, estas entradas son de estilo PLC.
Puertos seriales
- Cuatro puertos RS 232 con cable.
- Dos cables RS485.port
- Red de área del controlador (CAN).
- puerto serie USB2 para memoria flash.
Puerto RS232 con 4 cables, también admite comunicaciones de 2 cables, admite velocidades de baudios de 7 u 8 bits de hasta 230,4 KBPS. RS485 ofrece tasas de baudios de caída múltiple de 50 a 230400 BPS. Controller Area Network (CAN) se utiliza en muchas aplicaciones industriales y se comprueba con errores. El host USB es compatible para que el PMC4 pueda leer memorias flash, etc. Hay un puerto de expansión que se puede usar para conectarse a una tarjeta de interfaz conectada en serie externa que utiliza SPI.

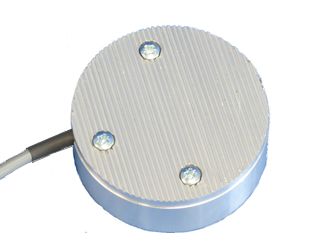

Entradas dedicadas del encoder
- Cuatro entradas de encoder de cuatro hilos dedicadas.
- Cada canal tiene una entrada de pulso Z.
- Entradas de alto rendimiento (más de 1 MHz).
- Entradas diferenciales tolerantes al voltaje.

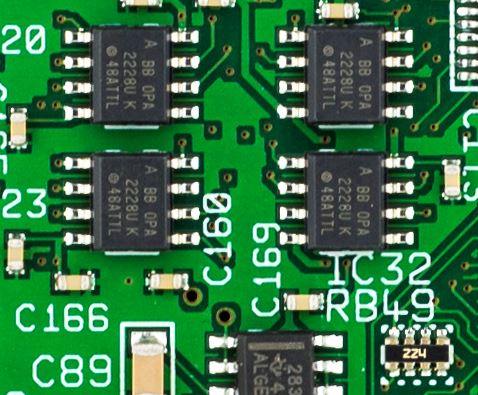

Entradas analógicas
- ADC de cuatro canales con un rango de +/- 2048mv.
- Conversión a muy alta velocidad.
- Impedancia de entrada muy alta.
- Fácil de implementar entradas 0-20ma o 4-20ma.
Salidas analógicas
- DAC de cuatro canales con un rango de +/- 10V.
- Conversión a muy alta velocidad.
- 16 Bits de resolución.
- Salidas de precisión estables.
Múltiples timers flexibles
- Múltiples timers de hardware con interrupción.
- 1 Nosotros timers de marcación, (32 bits).
- 8 timers están disponibles para MAP.
- Timers programables para subir / bajar.
Opciones de software para el PMC4
Opciones de software
- MAP es un lenguaje de programación fácil de usar.
- Programa escrito personalizado un EXE.
- Gcode para aplicaciones CNC.
- Plantillas de software.
Lenguaje de programación MAP
- Lenguaje de programación fácil de aprender
- 117 comandos MAP algunos con 12 opciones.
- Programación rápida, predecible y precisa.
- PLC completo incluido, sin tiempo de exploración.

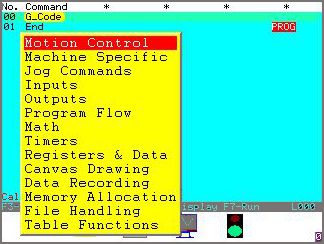

Map es una programación fácil de usar, que se puede programar en línea o fuera de línea. Los programas también pueden escribirse en código G y importarse a MAP. Esto hace que sea fácil usar las ventajas de ambos sistemas. Para facilitar la programación, los comandos están en grupos, hay 14 grupos.
Capacidad CNC
- El intérprete de código G se incluye en MAP.
- Importe y mezcle código G con MAP.
- Opciones para fresadoras, tornos, etc.
- Importar código G como un programa.

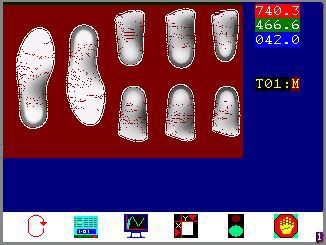

El software MAP es compatible con el Código G, que se puede usar para tornos, enrutadores, cortadoras láser, trituradoras, fresadoras, etc. MAP un lenguaje flexible que puede incluir código G o código G puede incluir MAP para G Code ++. La imagen de arriba muestra un gran archivo de código G de más de 43,000 movimientos de código G, para hacer implantes de zapatos. El mapa permite la anidación y otras características que hacen que las aplicaciones de código G sean rápidas y fáciles de implementar.

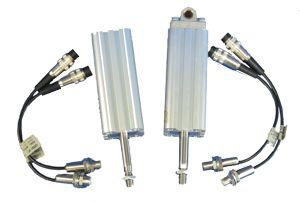

Controlador lógico programable
- Controles de entradas y salidas fáciles
- Entradas y salidas analógicas de precisión rápida
- Sin restricciones de temporizador de exploración
- Matemáticas y control de movimiento
MAP está diseñado para ofrecer una solución completa para el control de máquinas o procesos. MAP ahora admite muchos de los comandos que hacen que los programas PLC sean muy fáciles de implementar. Hay comandos especiales que procesan las entradas, los puertos de salida también son fáciles de manipular, porque no hay un ciclo de escaneo como el de los PLC tradicionales. El modelo de memoria es flexible y se puede asignar memoria, lo que permite al controlador implementar aplicaciones de aplicaciones de sondeo y almacenamiento. La combinación de funciones de PLC, matemáticas, memoria, entrada, salida y control de movimiento facilita la implementación de aplicaciones de PLC difíciles.
Opciones de montaje para el PMC4

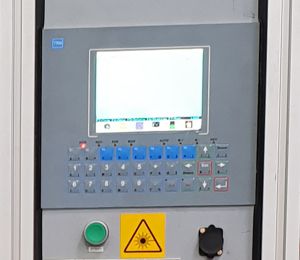

Montaje de puerta o panel
- Fácil de montar en panel el controlador.
- Se proporcionaron soportes de montaje.
- Junta de montaje
- Fácil de hacer una ranura en el panel.

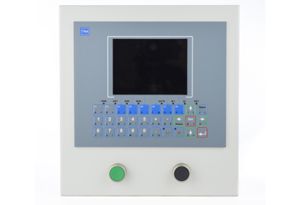

Montaje POD
- El POD facilita el montaje del controlador.
- Se puede montar en un brazo.
- Hecho de aluminio con recubrimiento en polvo.
- Agujeros preperforados para interruptores de parada / inicio.

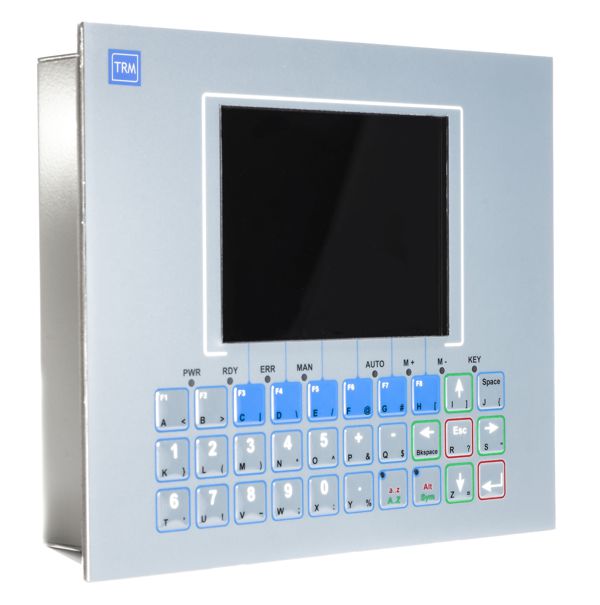

Sistema de control universal, control de movimiento, automatización, CNC, PLC y interfaz hombre-máquina, el PMC4 5.7"
El PMC4 es uno de los sistemas de control más flexibles disponibles, el siguiente sistema después del PLC, sin el problema de que el software se vuelva obsoleto debido a las actualizaciones de Windows. El PMC4 5.7" es un controlador de propósito general y compacto para CNC, control de movimiento, automatización, control de procesos, instrumentación y control general. PMC4 tiene un diseño flexible y es fácil de personalizar para aplicaciones desafiantes. PMC4 se puede usar para controlar un proceso completo, tiene un PLC completo, un controlador de movimiento y una interfaz hombre-máquina. El PLC es rápido y flexible, puede capturar pulsos que son micro segundos rápidos. Esto hace que el PMC4 sea la elección perfecta para muchas aplicaciones, como sierras voladoras, guillotinas, depositantes, soldadores, perforadoras, máquinas personalizadas, control de procesos y muchas más aplicaciones.
